我公司生產的外貯壓式七氟丙烷（HFC-227ea）滅火系統(執行標準Q/HFRD 001-2016),吸取了國內外氣體滅火研究先進技術，強度安全保險系數大、工作可靠性強、操作維修方便。同時具有自動、手動兩種啟動方式，它依靠外部驅動力，在有效的滅火時間內，藥劑推送距離更遠，彌補了二級、三級增壓系統輸送距離的不足。

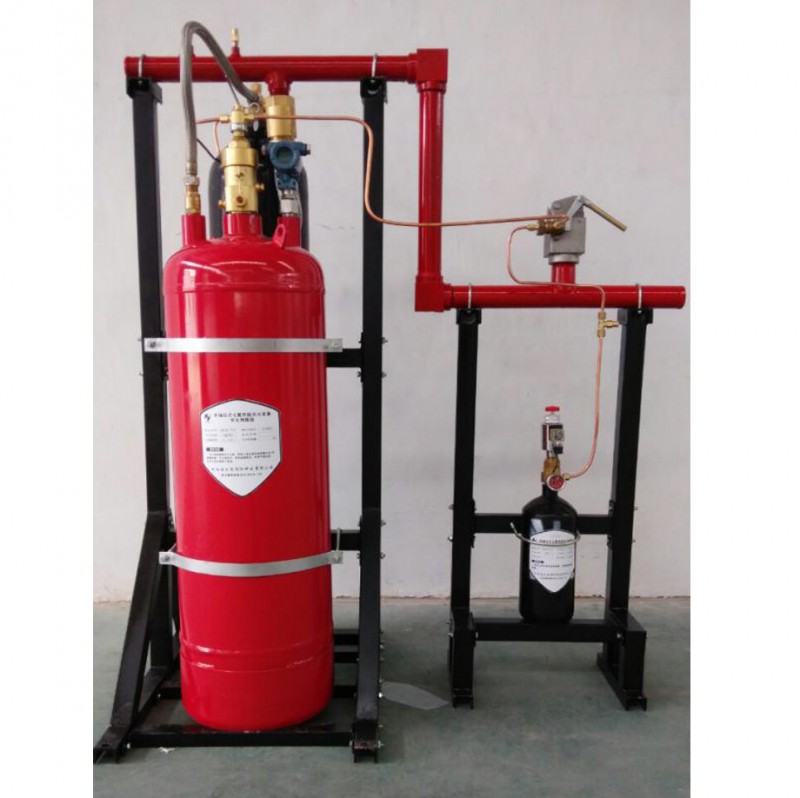

該自動滅火系統主要由滅火劑儲瓶、容器閥、動力驅動瓶組、驅動氣體瓶組、選擇閥、液流單向閥、氣體單向閥、安全閥、信號反饋裝置、氣瓶框架、噴嘴、高壓軟管、減壓裝置、液位計、低泄高封閥、管道系統等組成?？山M成單元獨立系統，組合分配系統等多種形式，實施對單區和多區的消防保護。

應用范圍：

物資料滅火系統：主要應用于票據室、檔案室、文物庫、圖書室、珍品藏品庫等固體火災。

變配電滅火系統：廣泛應用在變配電房、發電機房、開關站、UPS電源室、機車動力室等帶電火災。

機房滅火系統：主要應用于電器設備間、通訊機房、電子計算機房、數據中心、通信基站等電子、電器設備火災。

液體及發生火災時可切斷氣源的易燃、可燃氣體滅火系統：儲油間、儲漆間、調漆間等。

不適用于撲滅以下類型的火災：

可在空氣中迅速氧化的化學品和化學混合物，如硝酸纖維，火藥等。

活潑金屬，如鋰、鈉、鉀、鈦、鈾、钚等 。

自身可熱分解的化學品，如某些有機過氧化物或氨化物。

可燃固體的深位火災。

二、滅火系統動作原理

圖2 七氟丙烷滅火系統動作原理圖

三、滅火系統工作原理

3.1滅火劑滅火原理

   七氟丙烷滅火劑滅火，主要是由于它的去除熱量的速度快。其滅火機理是由以下三部分共同構成的：（1）使保護區冷卻；（2）滅火劑分散；（3）消耗氧氣。   （1）七氟丙烷滅火劑是以液態的形式噴射到保護區內的，在噴出噴頭時，液態滅火劑迅速轉變成氣態需要吸收大量的熱量，降低了保護區和火焰周圍的溫度。（2）七氟丙烷滅火劑是由大分子組成的，滅火時分子中的一部分鍵斷裂需要吸收熱量。（3）保護區內滅火劑的噴射和火焰的存在降低了氧氣的濃度，從而降低了燃燒的速度。

3.2獨立單元系統的工作原理

   該系統工作原理比較簡單，只在火災發生時報警控制盤發出指令，經一段延時后打開電磁閥，釋放驅動氣體瓶組中的氮氣。啟動氣體通過啟動管路，打開動力驅動瓶組工作，動力驅動瓶組內氣體推動滅火劑儲瓶內的滅火劑。滅火劑經連接軟管、液流單向閥進入集流管、輸送管網、噴嘴向保護區噴灑滅火劑，實施滅火。

3.3多單元組合分配系統工作原理

   該系統是通過并聯啟動瓶、氣路單向閥、選擇閥、啟動管路形成的分配組合，以實現控制和供氣的系統。它適用于兩個保護區以上的多單元保護，它的特點是每個保護區均單設自己的驅動氣體瓶組和選擇閥，而儲存滅火劑的瓶組是共用的。儲氣瓶的數量是按最大保護區需要而設置，而不是所有保護區所需數量的疊加。這一組合方式是基于幾個保護區同時發生火災的概率極小而設計的，該設計為多區保護減小了一次性投資。

    當其中一個保護區發生火災時，與該系統相配的報警控制盤會將該區的報警信號按程序轉換為屬該區的驅動氣體瓶組啟動指令（DC24V1A）。驅動氣體瓶組啟動后，啟動氣體會沿啟動管路首先打開該區的選擇閥，然后再經過選擇閥、氣體單向閥、打開所需相應數量的滅火劑瓶組。使滅火劑經集流管及已打開的選擇閥，輸送到火災保護區。這一動作都是通過加在啟動管路上的氣體單向閥和輸送管路上的選擇閥完成的。氣體單向閥限制了啟動氣體流向設定以外的滅火劑儲瓶，及非火災區的選擇閥。它只能打開已設定數量的的滅火劑儲瓶，并流向設定的保護區，從而完成了用最大保護區設置瓶數，保護多區的分配組合。

3.4幾種啟動形式的工作原理及操作

自動控制———將滅火控制器上的控制方式選擇鍵置于“自動”位置。當保護區的火災探測器發出火災信號時，報警控制盤會自動發出聲光報警，同時發出聯動指令，關閉聯鎖設備（如關閉通風空調，防火卷簾門等），經過預先設定的30秒延時時間后，輸出啟動滅火系統信號，使對應保護區的電磁驅動氣體瓶組打開，啟動氣體釋放后打開相應的選擇閥和滅火劑儲瓶，釋放滅火劑，實施滅火。

手動控制———將滅火控制器上的控制方式選擇鍵置于“手動”位置。當保護區的火災探測器發出火災信號時，報警控制盤會自動發出聲光報警，同時發出聯動指令，關閉相關設備（如關閉通風空調，防火卷簾門等），但不會輸出啟動滅火系統信號，此時需要由值班人員確認火災后，按下滅火控制器上的手動按鈕，或保護區外的緊急啟動按鈕，即可按自動程序打開驅動氣體瓶組及滅火劑儲瓶，釋放滅火劑，實施滅火。

四、滅火系統主要部件

4.1 滅火劑儲瓶

用途：用于貯存七氟丙烷滅火劑，滅火時，打開瓶頭閥，七氟丙

烷滅火劑通過管道釋放到發生火災的保護區，實施滅火。滅火劑

貯瓶使用維護參照《氣瓶安全檢查規程》進行。
